신율계는 시편의 변형량을 측정하여 변형률을 평가하는 장치로, 재료의 탄성계수 등 중요한 물성을 파악하는 데 필수적입니다. 특히 반도체, 배터리, 첨단 소재 등 다양한 산업 분야에서 시편의 크기, 형상, 재질이 다변화되면서 기존 접촉식 신율계의 한계가 부각되고 있습니다. 이에 따라 시험 준비 시간 단축과 측정 정밀도 향상을 위해 비접촉식 비디오 신율계 도입이 활발하게 이루어지는 추세입니다.
실제 사용자들은 접촉식 신율계가 얇고 연약한 시편에 적용하기 어렵거나, 시험 중 센서 장착 및 분리로 인해 준비 시간이 길어지는 문제를 겪었습니다. 반면, 인스트론 AVE3 비디오 신율계와 같은 비접촉식 시스템은 시편에 직접 접촉하지 않아 얇은 시편의 변형률 측정에 용이하며, 작업자 간 세팅 편차를 줄여 시험 납기를 최소 3배 이상 단축하는 효과를 보였습니다. 이는 다양한 시험 규격에 유연하게 대응하며 측정 범위를 확대하는 데 기여합니다.

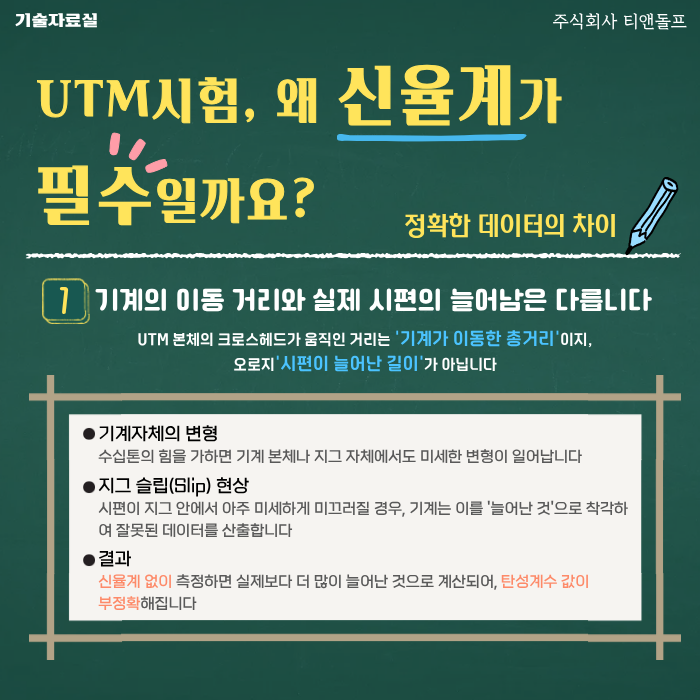

신율계 선택 시에는 측정하고자 하는 소재의 특성과 시험 규격을 고려하는 것이 중요합니다. 0.5mm 이하의 박판이나 파단 시 충격이 큰 시편의 경우 비접촉식 신율계가 권장되며, 국제 규격 준수를 위해 초기 변형 구간의 정밀한 측정이 가능한 신율계 사용이 필수적입니다. UTM 본체의 이동 거리와 시편의 실제 늘어남이 다를 수 있으므로, 정확한 탄성계수 측정을 위해서는 신율계 도입이 반드시 필요합니다.

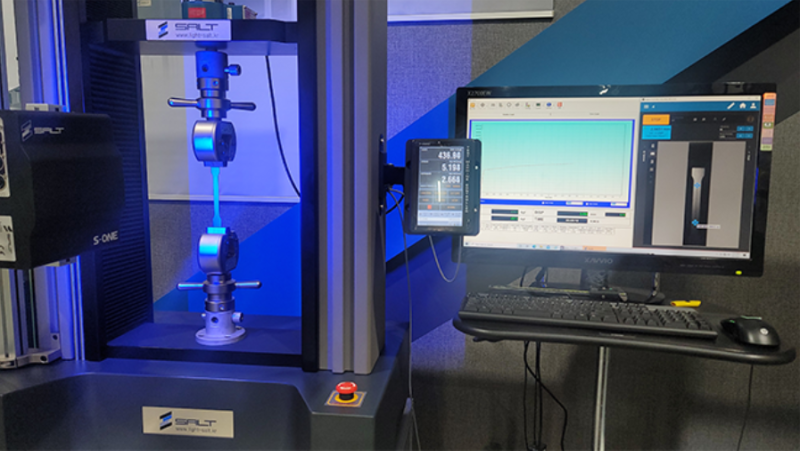

![[UTM악세사리] 인장시험기, 기계식만능재료시험기, 피로시험기의 외부신율계](https://mblogthumb-phinf.pstatic.net/MjAyMTEwMjFfNzMg/MDAxNjM0NzkzNzU1ODE1.UyHI9gltGSLdem6N6648LwIYXiv5xbDtvW2dX_BOi-og.rVYZjcOIlGUE1Fgv-h7PDUH_PH4Cq7s5WCHD0anVbyIg.PNG.l_salt/dfserewr.PNG?type=w800)
