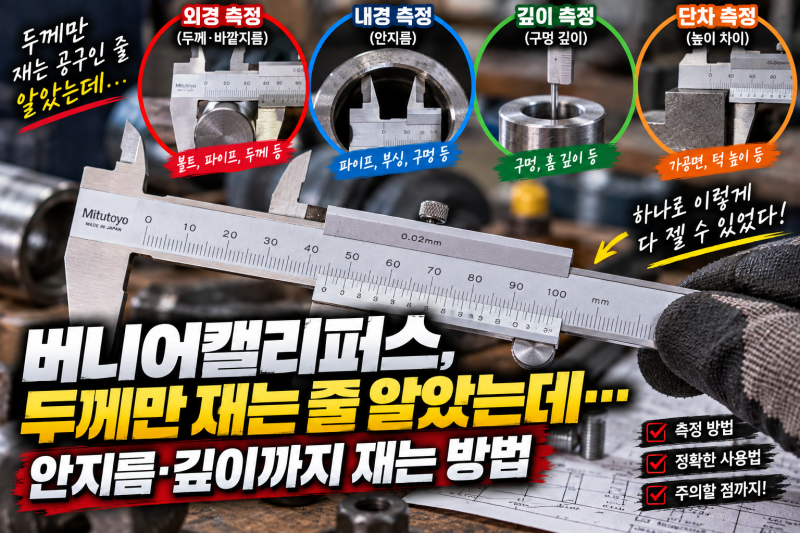

캘리퍼스, 외경·내경·깊이·단차까지 하나의 도구로 측정하는 원리

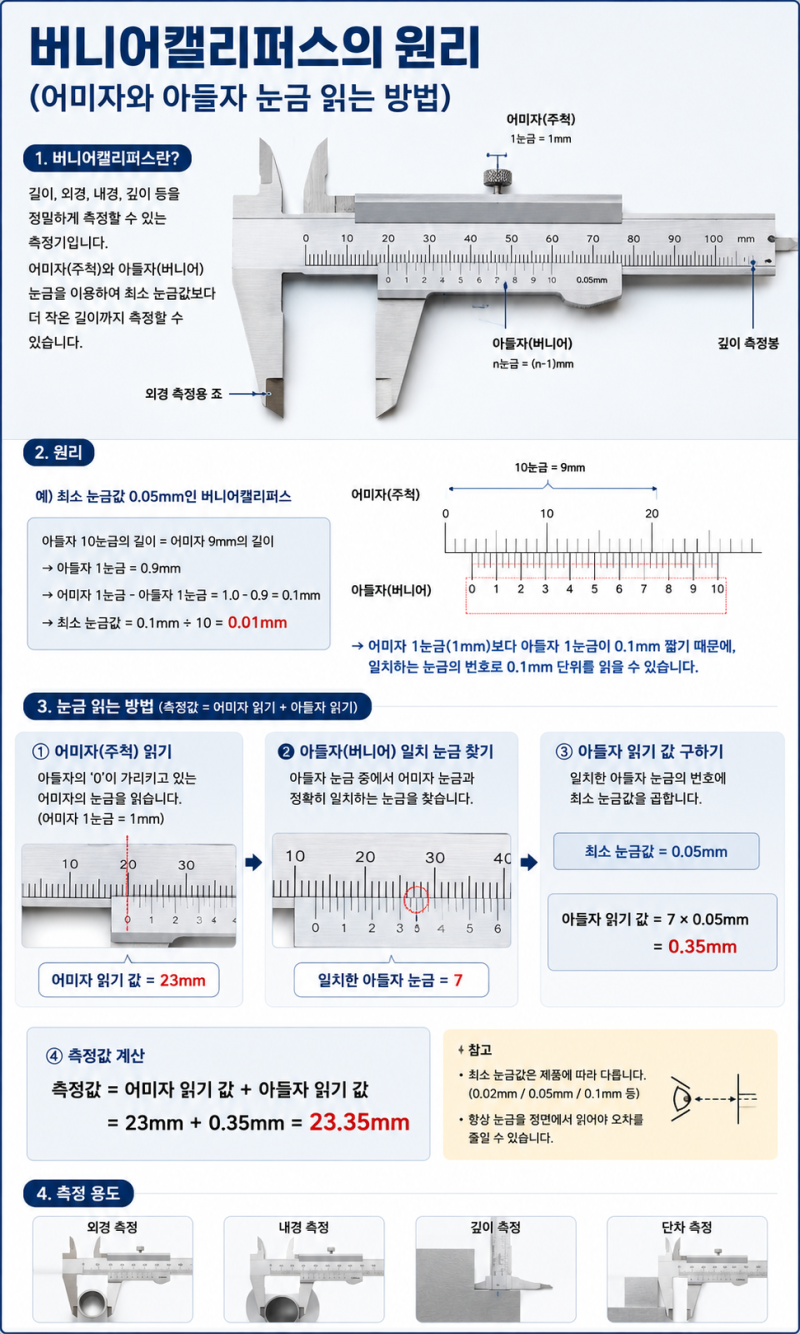

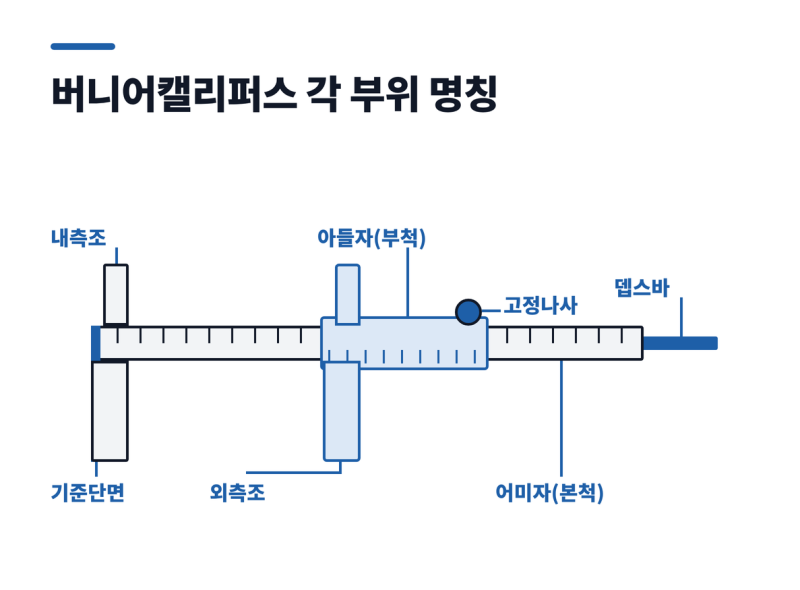

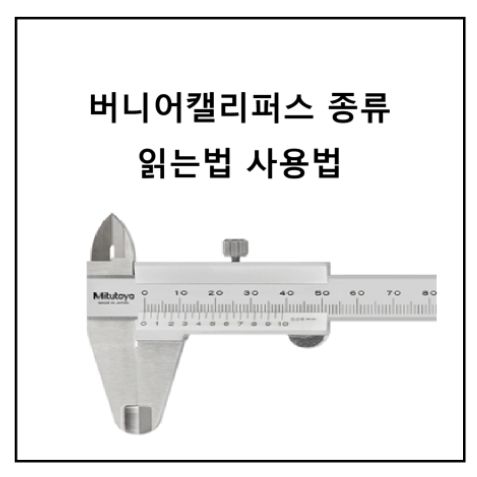

캘리퍼스는 물체의 외경, 내경, 깊이, 단차 등을 정밀하게 측정할 수 있는 측정공구로, 기계가공, 설비제작, 전장·자동화 분야에서 널리 사용됩니다. 특히 1mm보다 작은 단위까지 측정 가능하여 일반 자로는 어려운 정밀 측정을 가능하게 합니다. 버니어(Vernier)라는 보조 눈금인 부척을 활용하여 본척과 부척의 눈금이 일치하는 위치를 읽는 원리로 작동합니다.

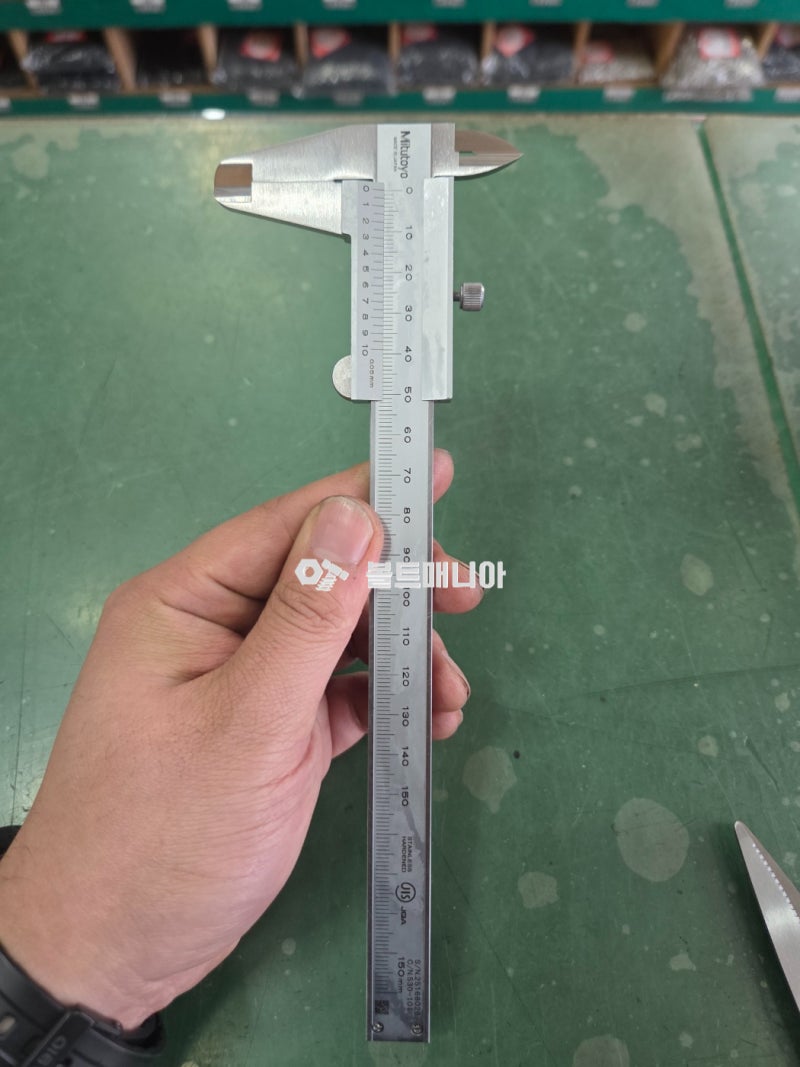

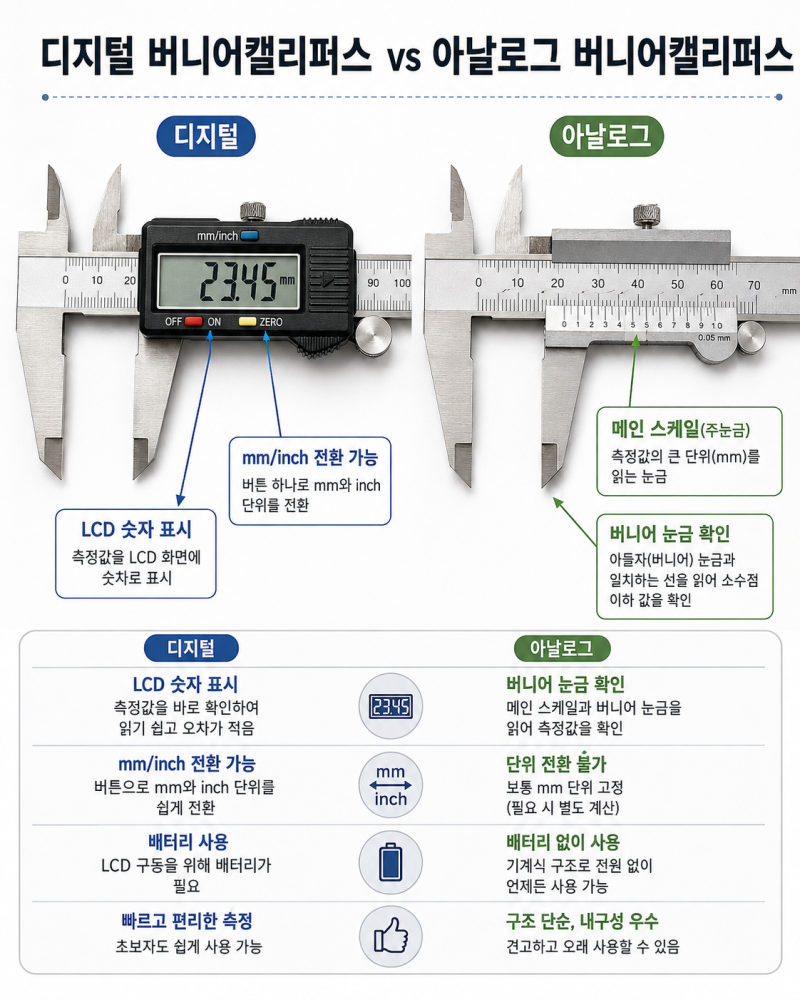

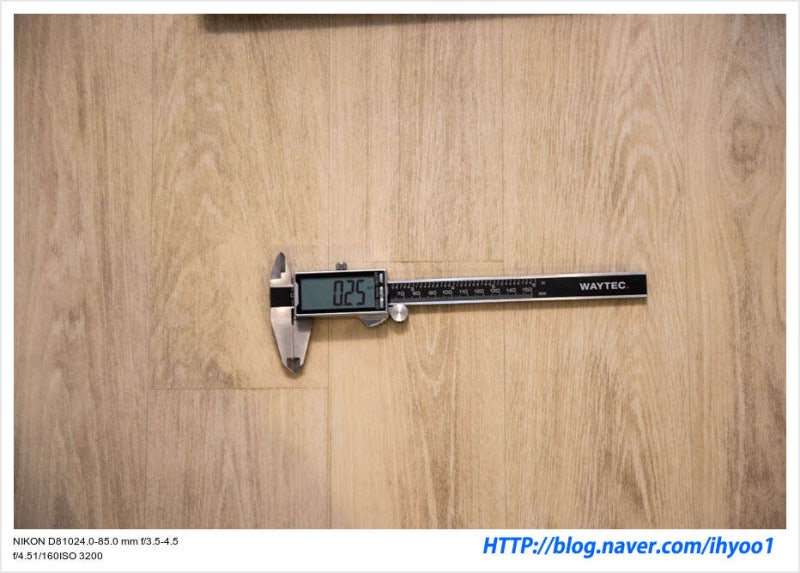

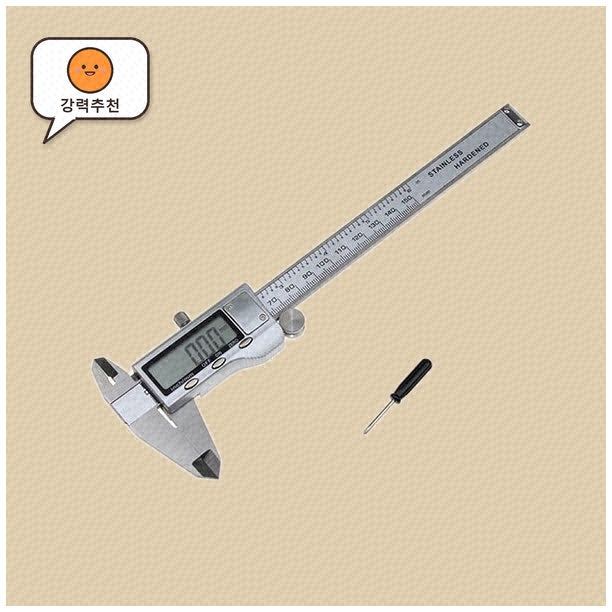

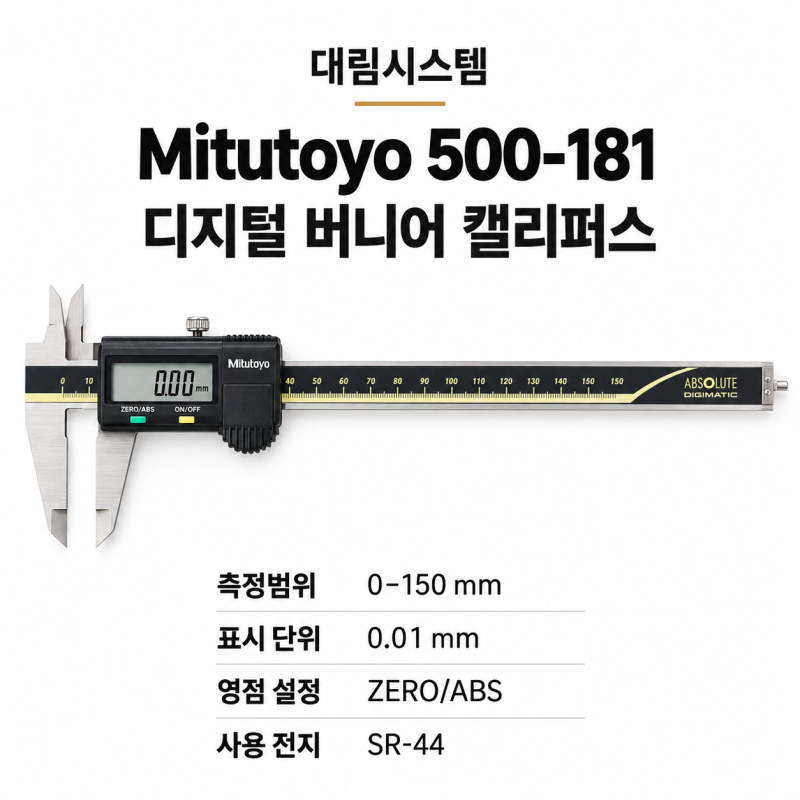

아날로그 캘리퍼스는 배터리 없이 사용 가능하며 구조가 간단하지만, 디지털 캘리퍼스는 LCD 화면에 측정값이 숫자로 표시되어 읽기 쉽고 작업자 간 오차를 줄일 수 있다는 장점이 있습니다. 일부 블로거들은 디지털 캘리퍼스의 편리함을 강조하는 반면, 다른 블로거들은 아날로그 캘리퍼스의 기본적인 눈금 읽는 방법을 상세히 설명하며 정밀도 확인의 중요성을 언급합니다. 제품에 따라 최소 측정 단위가 0.1mm, 0.05mm, 0.02mm 등으로 다르므로, 사용 전 캘리퍼스에 표시된 정밀도를 반드시 확인해야 합니다.

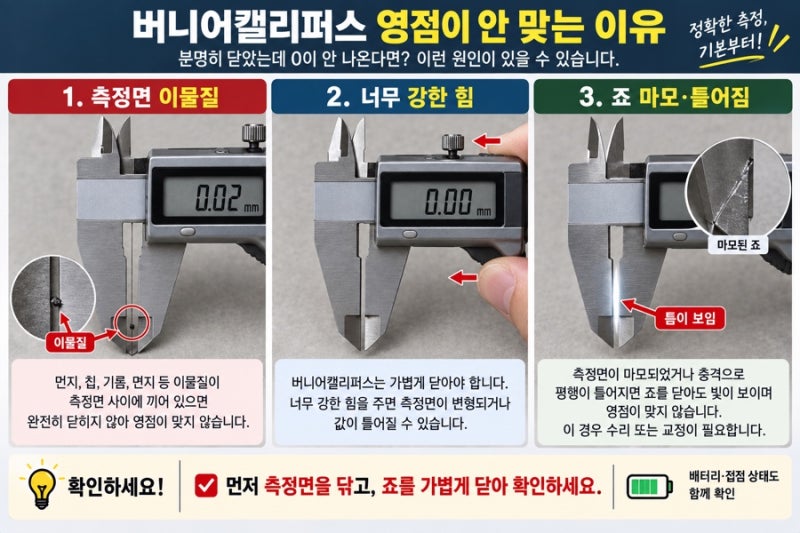

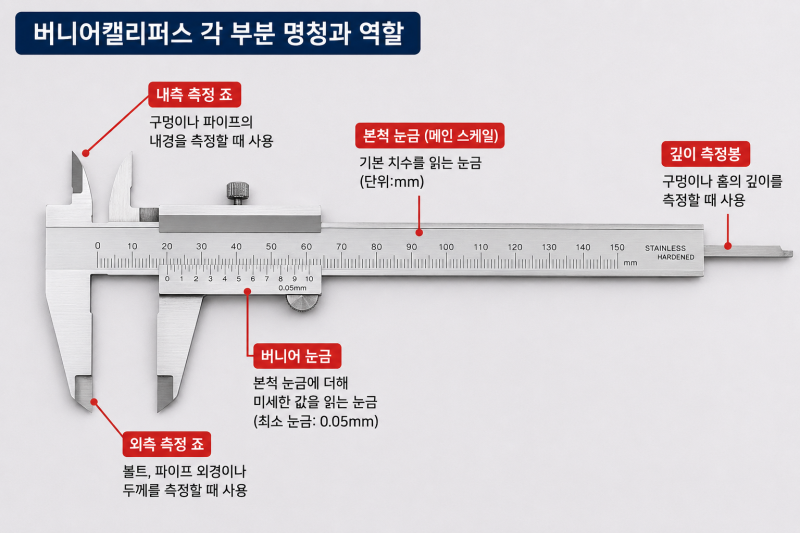

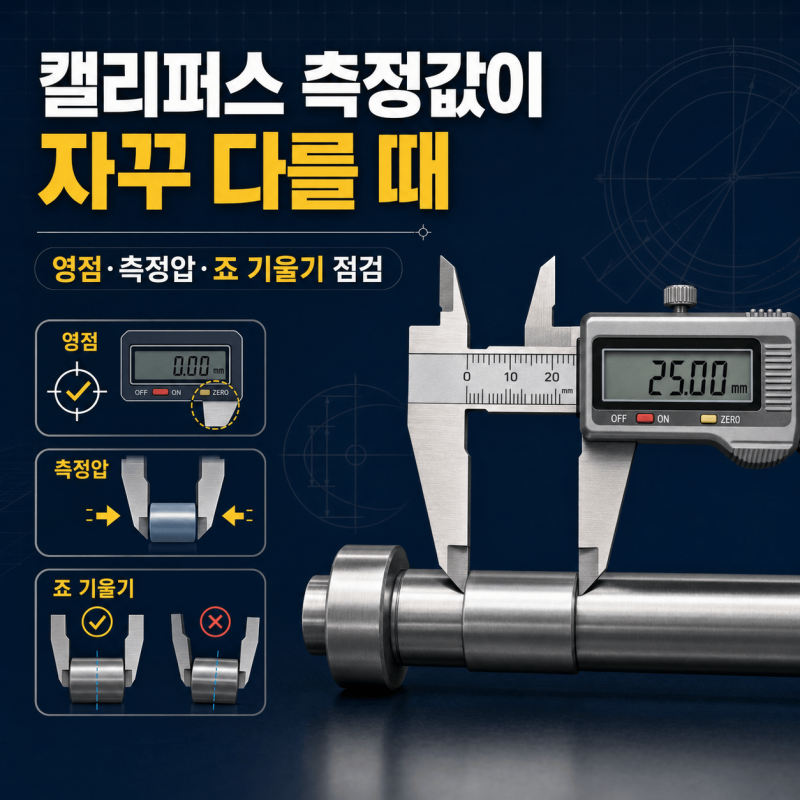

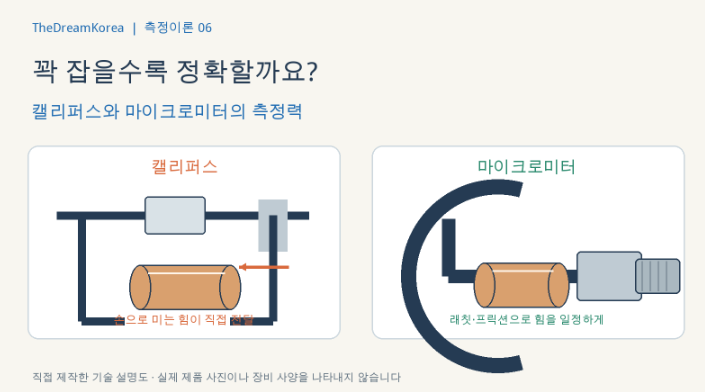

캘리퍼스 사용 시에는 측정면에 캘리퍼스를 정확하게 접촉시키는 것이 중요하며, 외경, 내경, 깊이 측정 시 각 측정 조와 측정봉의 올바른 사용법을 숙지해야 합니다. 디지털 캘리퍼스의 경우 최소표시 단위가 정확도를 의미하는 것은 아니며, 실제 정확도는 측정오차를 통해 확인해야 합니다. 또한, 반복 측정이 많은 현장에서는 반복정밀도 사양을 확인하는 것이 실전 활용 팁으로 제시됩니다.
