3회차 전기기능사 실기 공개도면, 실제 출제 번호와 구성은?

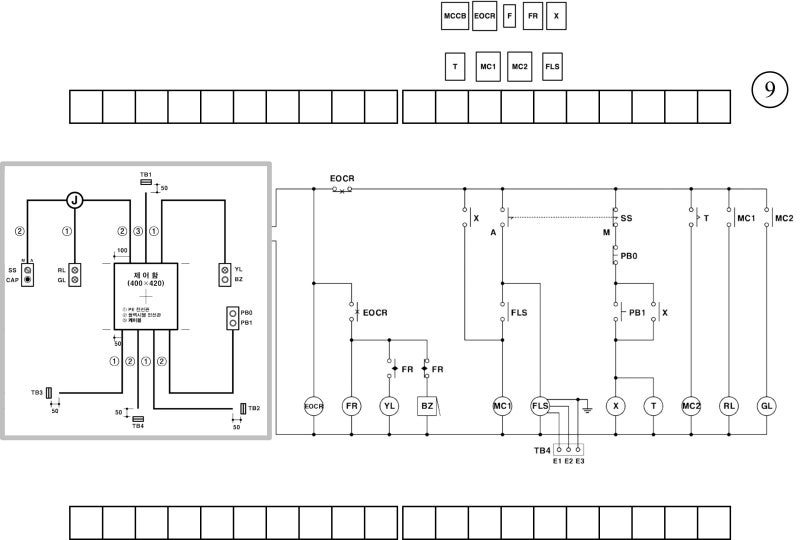

전기기능사 실기 공개도면은 수험생들이 시험을 준비하는 데 필수적인 자료입니다. 2026년 3회차 시험에서는 1번부터 18번까지의 공개도면이 활용되었으며, 각 도면은 배관 및 기구 배치도, 제어판 내부 기구 배치도, 제어회로 시퀀스 회로도로 구성되어 있습니다. 특히, 시험 기간 중 실제 출제된 도면 번호는 시험일자 순서 번호와 다르므로, 수험생들은 이 점을 유의하여 준비해야 합니다.

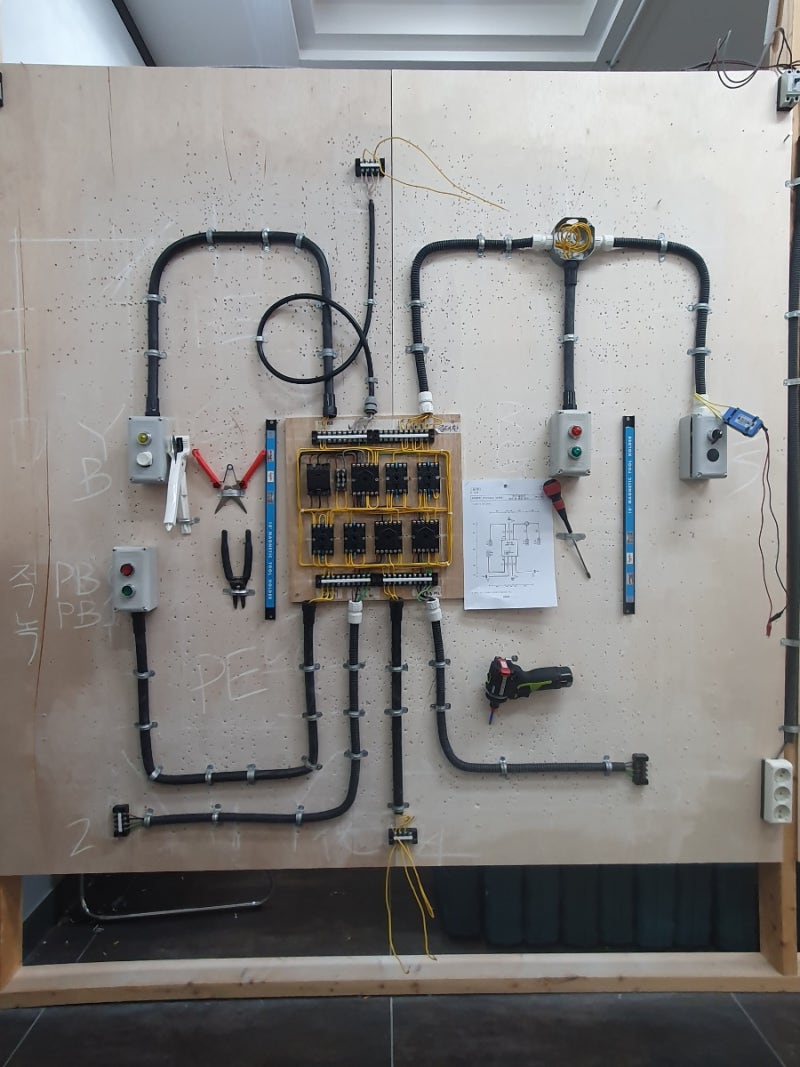

실제 블로그 후기들을 살펴보면, 공개도면을 통해 배관 경로, 기구별 위치, 제어판 내부 부품 배열, 시퀀스 회로의 접점 등을 파악하는 것이 중요하다고 강조합니다. 특히, PB0·PB1 푸시버튼, 표시등, 셀렉터 스위치, 릴레이, 타이머 등 다양한 부품의 위치와 연결 관계를 정확히 이해하는 것이 실기 시험 합격에 결정적인 영향을 미칩니다. 각 도면마다 기구의 위치와 배관 경로, 제어회로 구성이 다르므로, 필요한 번호를 찾아 확대하거나 저장하여 활용하는 것이 효과적입니다.

수험생들은 공개도면을 단순히 암기하기보다는 각 도면의 특징과 제어회로의 동작 순서를 이해하는 데 집중해야 합니다. 특히, 배관별 전선 수와 제어함 인입 방향, 그리고 기구별 배치 방향 등을 꼼꼼히 확인하는 것이 중요합니다. 2026년 3회차 시험에서는 3번, 6번, 12번, 14번, 13번, 15번, 4번, 8번, 7번 도면이 실제 출제되었으므로, 이 번호들을 중심으로 심층적인 연습을 하는 것이 합격률을 높이는 데 도움이 될 것입니다.
