전기기능사 실기 핀번호, 릴레이 내부 결선도와 핵심 암기 팁은?

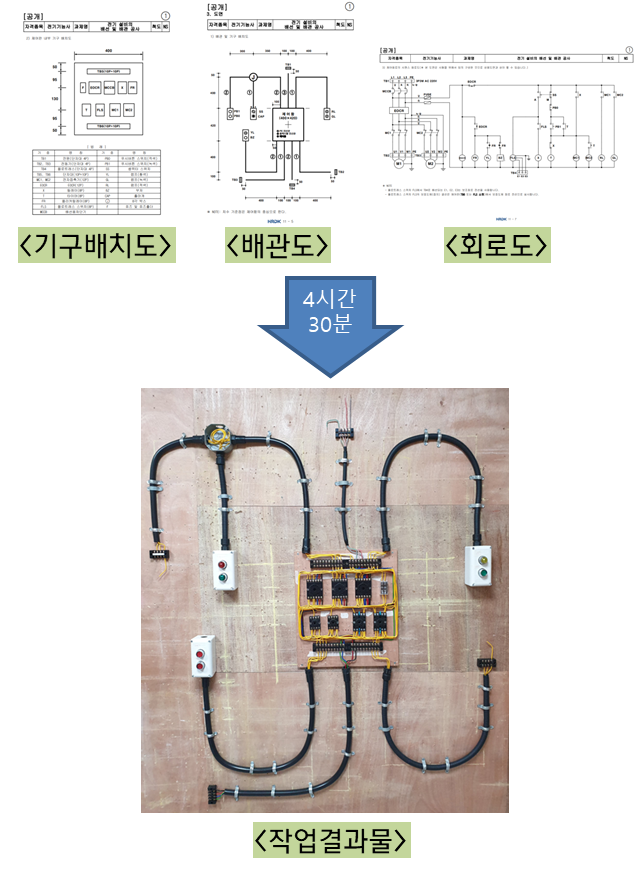

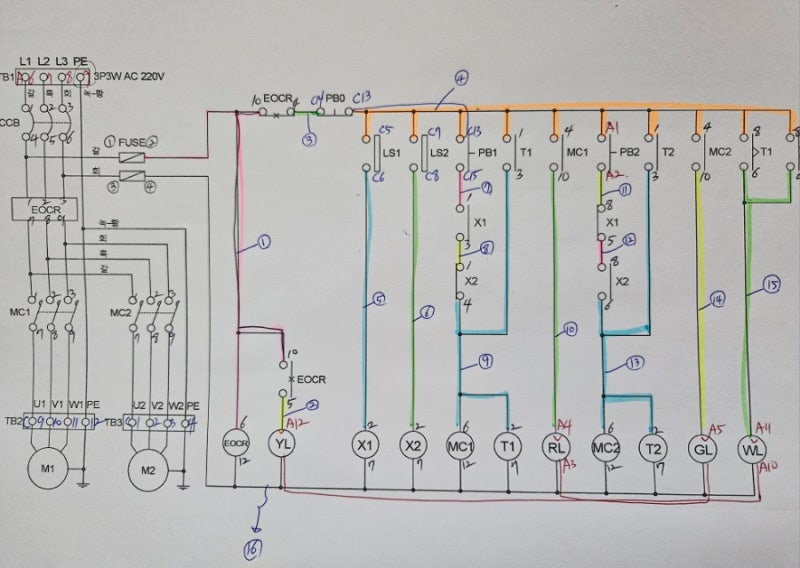

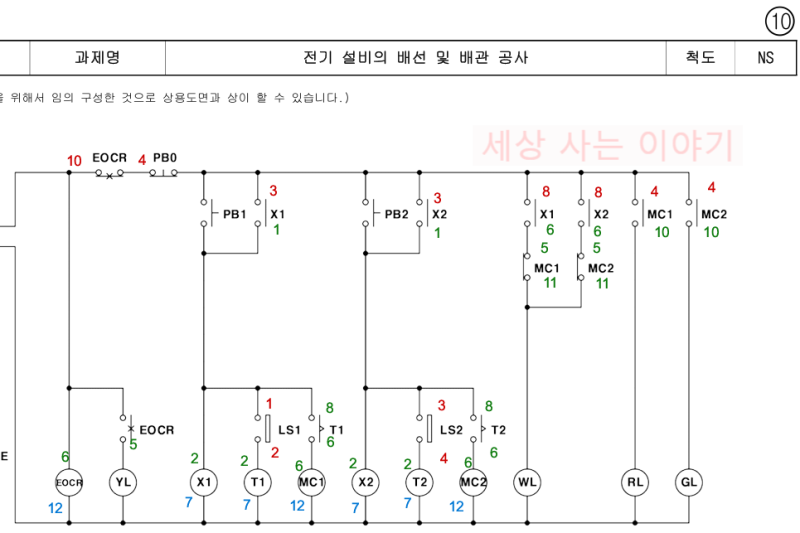

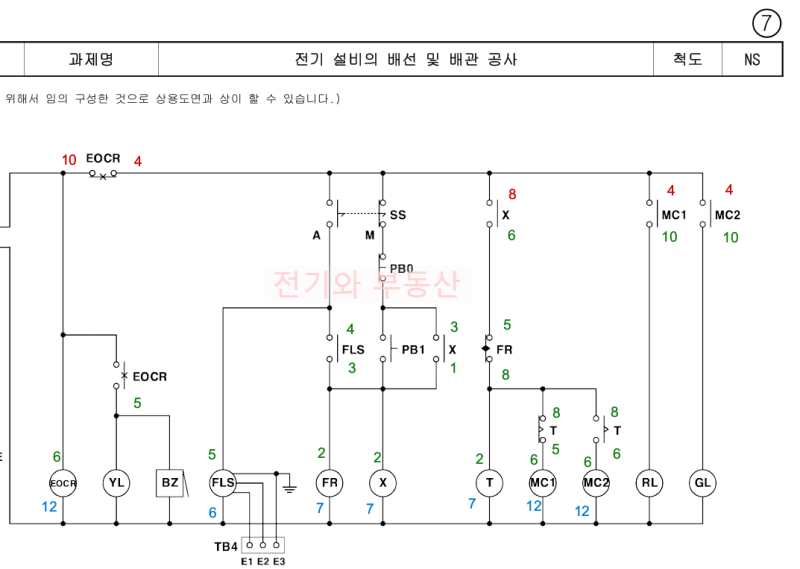

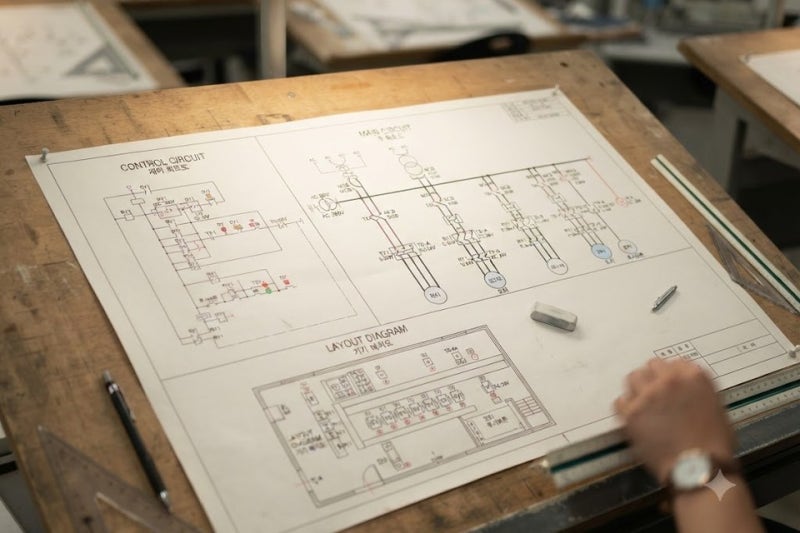

전기기능사 실기 시험에서 핀번호 표기는 정확한 배선 시공을 위한 필수 과정으로, 주회로와 보조회로를 구분하여 핀번호를 매기는 것이 중요합니다. 특히 배선용 차단기(MCCB)의 입력 및 출력 단자 번호와 EOCR, MC1, MC2 등 기구의 내부 결선도를 이해하고 적용하는 것이 핵심입니다. 공개 문제 1번부터 9번까지의 도면을 통해 핀번호 매기는 연습을 반복하는 것이 실력 향상에 도움이 됩니다.

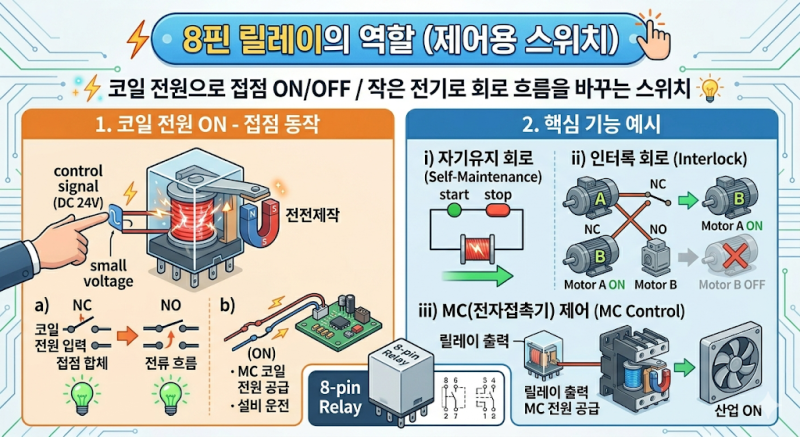

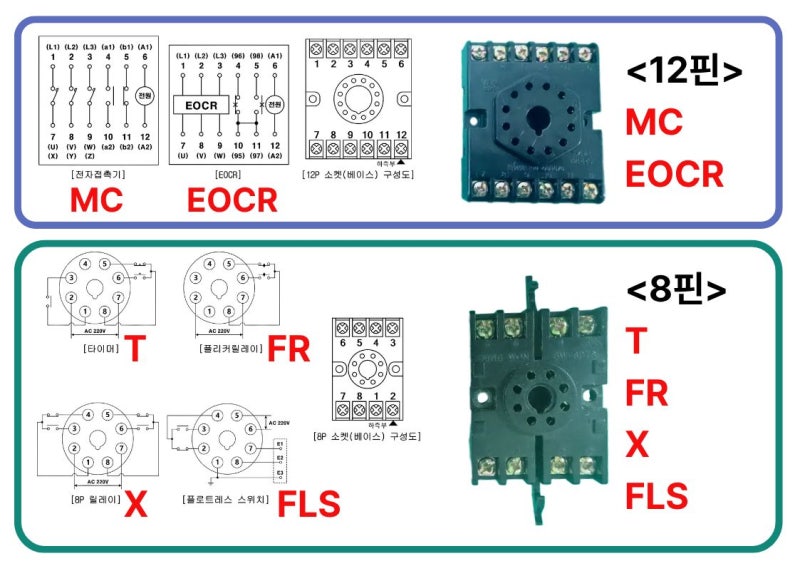

실제 블로그 후기에서는 릴레이(Relay)의 내부 결선도와 핀번호를 정확히 이해하는 것이 배선 실수를 줄이는 데 결정적인 역할을 한다고 강조합니다. 8핀 릴레이의 경우 코일 단자(2번, 7번)와 두 개의 접점군(1-3-4번, 8-6-5번)을 암기하는 것이 중요하며, 코일 전압 확인, a접점/b접점 구분, 핀 배열 방향 확인 등 결선 시 주의사항을 숙지해야 합니다. 특히 릴레이 소켓 방향을 반대로 보아 번호 실수를 하는 경우가 많으므로 주의가 필요합니다.

수험생들은 릴레이 소켓 실물 반복 연습과 멀티테스터를 활용한 접점 확인을 통해 실력을 향상시킬 수 있습니다. 또한, 타이머와 전자접촉기와 함께 비교 학습하며 회로도를 보고 즉시 배선하는 연습을 하는 것이 실기 합격에 유리합니다. '2-7 코일', '1-3-4', '8-6-5'와 같은 암기 팁을 활용하여 핀번호를 빠르게 익히는 것이 중요하며, 이와 같은 핵심 요약은 실기 시험 문제 해결 속도를 높이는 데 기여합니다.
