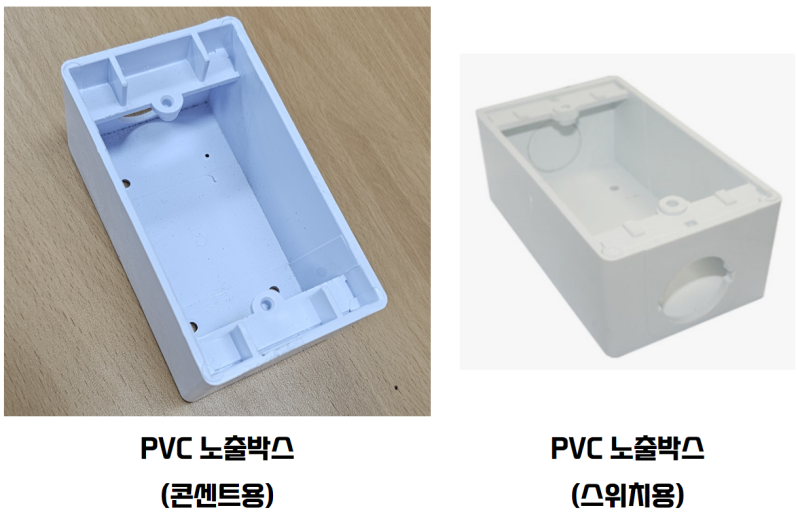

PVC노출박스는 노출 전기공사 시 콘센트와 스위치 설치에 필수적인 자재입니다. 현장에서는 일반적으로 PVC 박스라고 불리며, 콘센트용과 스위치용으로 구분되어 사용됩니다. 특히 콘센트 기구가 스위치 기구보다 두껍기 때문에 두 박스의 깊이가 다르다는 점이 주요 특징입니다. 이러한 차이점을 이해하는 것이 올바른 시공에 중요합니다.
실제 시공 사례를 보면, PVC노출박스에 배관을 연결하고 입선 작업을 거쳐 콘센트나 스위치를 부착하여 사용합니다. 콘센트용 박스(54mm)는 스위치용 박스(44mm)보다 10mm 더 깊으며, 스위치 박스에는 콘센트를 조립할 수 없지만 콘센트 박스에는 스위치를 조립할 수 있어 현장에서는 콘센트 박스로 통일하여 사용하는 경우도 있습니다. 방우콘센트 시공 시에는 로크너트만으로 고정하고 부싱 사용을 피하는 것이 시공 편의성을 높이는 방법으로 언급됩니다.

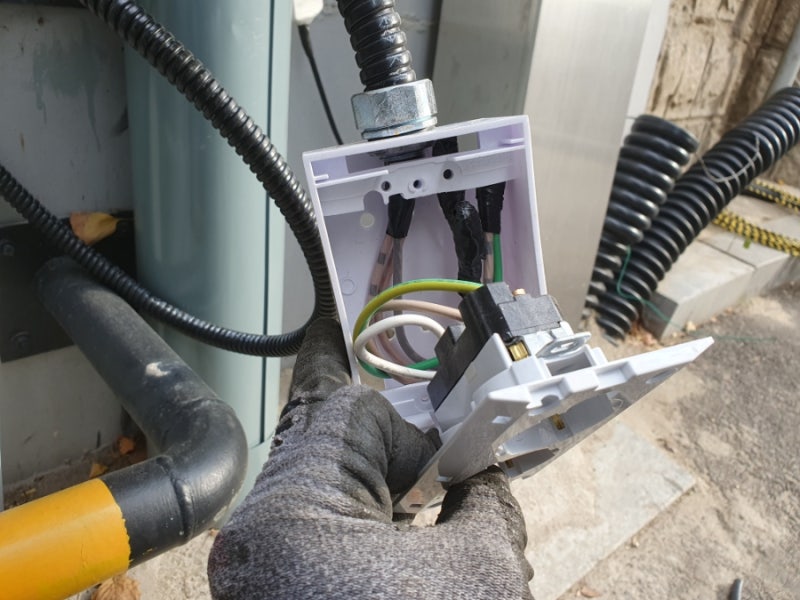

또한, 2구 방우콘센트 시공 시에는 두 PVC노출박스 사이를 약간 띄워 고무 패킹을 고려해야 합니다. CV 케이블을 콘센트 기구에 직접 연결하는 방법과 HFIX 단선을 사용하는 방법 등 다양한 시공 요령이 존재합니다. 과거 110V에서 220V로 전환되면서 박스 사이즈가 변경되어 '승압박스'라는 용어가 현재까지 사용되는 등, PVC노출박스 시공에는 여러 실무적인 고려사항이 있습니다.
