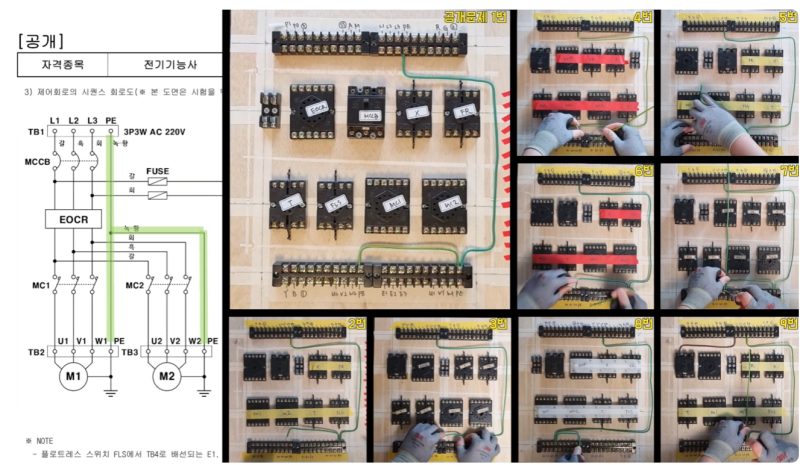

전기기능사 실기 시험을 준비하는 수험생들에게 공개 도면은 합격의 핵심 요소입니다. 이 도면들은 배관 및 기구 배치도, 제어판 내부 기구 배치도, 시퀀스 회로도로 구성됩니다.
각 번호마다 기구 위치와 배관 경로, 제어회로 구성이 상이하지만, 공개문제 1번부터 18번까지의 주회로 작업은 일정한 패턴을 가지고 있어 작업 속도를 단축할 수 있습니다. 수험생들은 제어반 작업 시 도면 확인으로 시간 부족을 겪는 경우가 많습니다.
하지만 공개문제 1번부터 18번까지 주회로의 전체적인 뼈대가 거의 동일하다는 점을 인지하면 작업 효율을 높일 수 있습니다.
특히 1번부터 9번까지는 FLS 접지가 추가되는 특징이 있으며, TB2와 TB3 단자대의 위치가 도면마다 뒤바뀌는 경우가 있어 각별한 주의가 필요합니다. 실기 작업 시 FLS 접지 루틴을 손에 익히는 것이 공개문제 1번부터 9번까지의 핵심입니다.

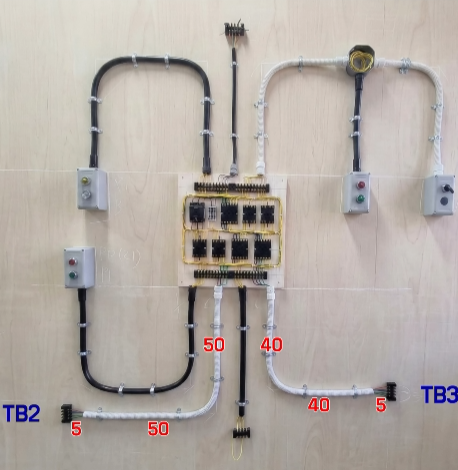

또한 주회로 하단 연결 시 TB2와 TB3의 위치가 도면마다 반대로 뒤바뀌는 경우가 있으므로, 이 부분을 반드시 확인해야 합니다. 이러한 패턴과 주의사항을 숙지하면 도면을 매번 보지 않고도 작업 속도를 크게 향상시킬 수 있습니다.
